Kab ayeryen yo se kondiktè lou-deyò,-enjenieri pou enstalasyon anlè ant poto, gwo fò tou won, ak bilding yo. Yo lajman aplike nan telekominikasyon, rezo fib optik, ak sistèm distribisyon pouvwa elektrik, sipòte vòltaj ki rive jiska 69000 vòlt. Bati ak UV-jakèt eksteryè ki reziste ak move tan, câbles sa yo fèt pou kenbe tèt ak kondisyon anviwònman difisil. Anpil modèl tou enkòpore bati-nan fil mesaje asye pou plis fòs mekanik, bay pèfòmans serye kont van, glas, ak lòt estrès ekstèn.
Sa te di, "kab ayeryen" aktyèlman kouvri de fanmi pwodwi diferan ki souvan jwenn lumped ansanm.Ayeryen fib optik kabtransmèt done lè l sèvi avèk siyal limyè ak montre atravè rezo telecom, aksè bande, ak backhaul 5G. Câbles pouvwa ayeryen pote kouran elektrik pou liy transmisyon ak distribisyon. Materyèl, estrikti, ak lojik seleksyon pou de fanmi sa yo diferan, kidonk gid sa a kouvri tou de.
Kalite kab ayeryen ak kijan pou yo chwazi
Oto-Kab Ayeryen Sipòte (ADSS ak Figi-8)
ADSS (Tout-Dielectric Self-Sipòte) Kab
ADSS kabgen zewo metal. Manm fòs li yo se fib aramid, ki pa gen okenn asye, pa gen okenn aliminyòm, e pa gen anyen kondiktif nenpòt kote nan estrikti a. Sa tout -dielectric konstriksyon se egzakteman poukisa ADSS se sèl lafib ayeryenKalite kab ki klase pou enstalasyon ansanm ak liy transmisyon kouran ki wo -, kote vòltaj pwovoke, zèklè, ak entèferans elektwomayetik se enkyetid konstan.
Paske ADSS sipòte tèt li ant poto, pa gen okenn nesesite pou yon fil mesaje separe. Estanda ADSS okipe yon distans de 700 a 1,000 mèt depann sou pwa kab, zòn van, ak chaj glas, sa ki fè li default pou konstriksyon bande laj riral, pwojè fib koridò sèvis piblik, ak nenpòt wout ki paralèl ak liy HV ki egziste deja. Pri a se komès prensipal la-: ranfòsman aramid kondwi pri pou chak-mèt pi wo pase kab mare. Wout tou pre kondiktè HV bezwen AT (anti-swiv) djenn olye ke djenn PE estanda pou anpeche domaj arcing.
Figi-8 Kab
Non an soti nan fòm seksyon transvèsal la. Yon fil mesaje asye kole dirèkteman nan kò kab la, fòme yon figi -uit pwofil. Avèk mesaje a bati nan, pa gen okenn sipò separe pou enstale, ki koupe pri pyès ki nan konpitè ak akselere deplwaman. Modèl komen yo enkli GYTC8S ak GYXTC8Y.
Kapasite span pi kout pase ADSS, jeneralman 100 a 200 mèt. Ranje sa a aliman ak espas pòl iben tipik, kidonk Figi-8 kab anfòm byen nan rezo telekominikasyon vil yo, FTTH dènye mil gout kòm yonkab gout ayeryen, konstriksyon kanpis, ak wout distribisyon banlye. Mesaje an asye entegre yo regle wout ki toupre liy kouran ki wo -akòz entèferans elektwomayetik ak risk zèklè.
Nan ti bout tan: si wout ou a kouri tou pre enfrastrikti transmisyon pouvwa a, oswa sispansyon depase 200 mèt san okenn fil mesaje ki egziste deja, ale ak ADSS. Si espas poto a kout, ou bezwen vitès, epi wout la klè nan liy HV, Figi-8 fè travay la a pi ba pri.
Catenary-Kab Ayeryen Sipòte (Kab Lash)
Strand-ak-lach se apwòch tradisyonèl la. Yon fil mesaje asye vin fil ant poto an premye, Lè sa a,lashing fib optik kabsou fil sa a fèt ak ti -fil lashing kalib ak yon machin lasher kab. Kab fib yo itilize isit la se kalite tib ki lach-deyò. Strand mesaje a okipe tout chay mekanik la; kab la jis gen yo siviv kondisyon yo nan anviwònman an.
Ki kote lashed kab vrèman kanpe deyò se dilatabilité. Plizyè câbles ka ajoute nan menm bagay la tou mesaje filkouvrikòm demann kapasite ap grandi, san yo pa manyen pyès ki nan konpitè poto a. Transporteurs telecom ak operatè CATV planifye pou amelyorasyon incrémentielle yo gen tandans favorize sakabl ayeryenapwòch pou rezon sa a. Li se tou chemen ki pi ekonomik lè strand ka itilize deja moute sou poto yo.
Dezavantaj la se travay. De operasyon separe (enstalasyon strand, answit lashing kab) vle di plis èdtan ekipaj pase yon enstalasyon pwòp tèt ou-. Chak eleman metalik bezwen lyezon ak tè nan chak poto pou pwoteksyon zèklè ak fay aktyèl. Lashed kab fè sans lè seksyon mesaje ki deja egziste deja an plas, lè ou espere ajoute plis câbles pita, oswa lè wout la swiv etabli CATV oswa liy poto telecom.

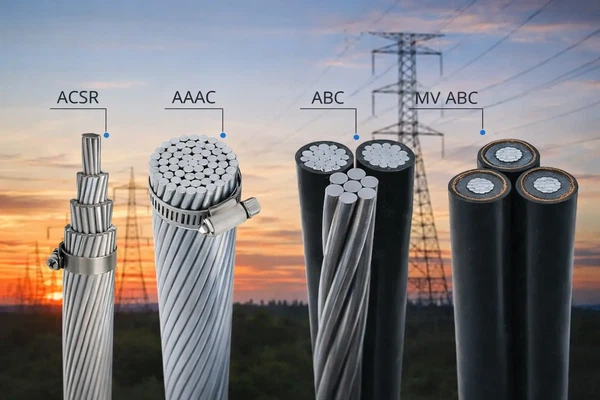

Câbles pouvwa ayeryen: Kalite kondiktè konpare
Sou bò pouvwa a, câbles ayeryen yo tipikman fè (san izole) kondiktè. Air bay izolasyon an. Desizyon an jeni reyèl desann nan balanse konduktiviti, fòs mekanik, pwa, ak pri pou wout la espesifik.
AAC (Tout kondiktè aliminyòm) se aliminyòm pi bon kalite bloke ak 99.7% pite minimòm. Li ofri konduktiviti ki pi wo a ak pi bon rezistans korozyon nan nenpòt kondiktè anlè komen, men li gen pi ba fòs rupture. Sa limite AAC a kout -distribisyon iben ak zòn kotyè yo kote lè sèl ta ka korode altènativ-ranfòse asye.
AAAC (All Aliminyòm Alloy Conductor) sèvi ak chalè -trete alyaj aliminyòm (6201-T81) olye pou yo aliminyòm pi, ki monte fòs -a- rapò pwa ak amelyore pèfòmans sag pandan y ap kenbe bon rezistans korozyon. Panse a li kòm kondiktè nan mitan-tè: li okipe span modere (150 a 300 mèt) san yo pa vilnerabilite korozyon nan yon nwayo asye, ki se poukisa li souvan genyen sou pwojè distribisyon riral nan zòn kotyè oswa endistriyèl-polisyon.
ACSR (Aliminyòm Kondiktè Steel Ranfòse) se workhorse la. Kouch fil aliminyòm ki vlope toutotou yon nwayo asye galvanised bay li fòs rupture ke pa gen okenn kondiktè aliminyòm tout -ka matche. Pou span long, chaj glas lou, zòn gwo van, oswa travèse rivyè, ACSR se nòmalman pwen depa. De bagay yo gade: nwayo a asye ka korode nan anviwònman imid menm ak galvanizasyon, ak aliminyòm nan kòmanse rkwir pi wo a apeprè 75 degre operasyon kontinyèl.
ACCC (Aluminium Conductor Composite Core) chanje nwayo asye a pou yon konpoze fib kabòn -vè ak apeprè dis fwa pi ba ekspansyon tèmik. Konbine ak fil aliminyòm trapezoidal, ACCC pote apeprè de fwa aktyèl yon ACSR menm -gwosè. Ka itilizasyon prensipal la se rekondiktè liy transmisyon ki egziste deja yo nan pi gwo kapasite san yo pa rebati gwo fò tou won. Bidjè se pòtay la: ACCC kouri 2.5 a 3 fwa pri a nan ACSR.
| Kalite kab | Messenger Obligatwa | Tipik Span | Toupre Liy HV | Pi bon pou | Pri relatif |
|---|---|---|---|---|---|
| ADSS | Non | Jiska 1,000 m | Wi | Koridò sèvis piblik yo, bande seksyon riral yo | Segondè |
| Figi-8 | Non (entegre) | 100–200 m | Non | Urban telecom, FTTH, lakou lekòl la | Mwayen |
| Lashed kab | Wi (separe fil) | Depann sou strand | Non (metal) | CATV, trunk telecom, wout dilatabl | Ba (kab) + pri strand |
| Kondiktè | Materyèl | Fòs rupture | Rezistans korozyon | Pèfòmans Sag | Pi bon pou |
|---|---|---|---|---|---|
| AAC | Aliminyòm pi bon kalite | Ba | Ekselan | Pòv (lou sag) | Kout -distribisyon iben, zòn kotyè yo |
| AAAC | Aliminyòm alyaj 6201-T81 | Mwayen | Bon | Bon | Mwayen -distribisyon vòltaj, anviwònman korozivite |
| ACSR | Aliminyòm + nwayo asye | Segondè | Modere (asye korode) | Bon | Long-transmisyon HV, zòn chaj lou |
| ACCC | Aliminyòm + nwayo konpoze | Segondè | Ekselan | Ekselan (minim sag tèmik) | Amelyorasyon kapasite, operasyon tanperati wo- |
Ki jan yo enstale kab ayeryen
Sondaj pre-enstalasyon an
Anvan nenpòtenstalasyon kab ayeryenkòmanse, yon sondaj sou teren kouvri planifikasyon wout (kote poto yo, longè span, jete lank ak pwen ki mouri{0}}), idantifikasyon obstak (câbles ki egziste deja, travèse wout, egzijans clearance pa kòd lokal), seleksyon pwen epis (de preferans nan poto olye ke nan mitan -span, ak slach planifye), ak evalyasyon metòd aksè machin sou liy poto a pou detèmine.
Metòd bobin estasyonè (Retounen-rale)
Bobine kab la rete nan yon pozisyon fiks. Blòk kab tanporè yo monte nan chak poto, se yon liy rale file nan, epi kab la rale nan pozisyon pa wench oswa machin rale. Tansyon yo kontwole atravè yon dinamomèt epi li pa dwe depase MRCL manifakti a. Apre kab la rive nan pozisyon final la, li se tension pou vize sag epi fini nan poto ki mouri-. Pou enstalasyon lashed, kab la lè sa a mare sou strand la ak blòk tanporè yo retire.
Pi byen adapte pou wout kote kab la dwe pase sou plant ayeryen ki egziste deja oswa obstak. Mande plis travay konfigirasyon pase bobin k ap deplase akòz enstalasyon bloke ak retire.
Metòd bobin k ap deplase (Drive-Off)
Se bobin kab la monte sou yon trelè oswa kamyon liy ayeryen. Veyikil la kondui sou liy poto a pou peye kab pandan y ap yon teknisyen nan bokit ayeryen an gide li nan strand la epi li bay li nan lasher la. Lasher a vlope fil lashing alantou kab ak strand nan yon sèl pas kontinyèl. Pa gen fren bobin ta dwe itilize. Nan chak poto teknisyen an transfere lasher a nan pwochen span.
Yon operasyon yon-pase, konsiderableman pi vit pase bobin estasyonè. Egzije wout dwat, louvri ak bon aksè machin. Pa apwopriye pou wout ki gen viraj byen file oswa aksè wout limite.
Enstalasyon kab oto-sipòte
Pouenstalasyon fib ayeryenlè l sèvi avèk ADSS, tansyon stringing se metòd la estanda. Se kab la rale anba tansyon kontwole atravè blòk kouri (gay) nan chak poto, Lè sa a, sere ak pyès ki nan konpitè fen -mouri ak sispansyon matche ak dyamèt kab espesifik la ak tansyon nominal. Dimansyon kenkayri se kritik; kranpon ki pa matche konsantre estrès sou jakèt la ak lakòz echèk twò bonè nan pwen atachman.
Enstalasyon kab fib ayeryenpou Figi-8 se pi senp. Se kab la sere pa lòb mesaje entegre li yo nan sispansyon estanda ak pyès ki nan konpitè dead-end nan chak poto, Lè sa a, tension nan sag ki kòrèk la. Pa gen ansèyman obligatwa. Yo dwe respekte reyon pliye minimòm nan pwen atachman pou pwoteje inite fib la.
Episaj ak Post-Enstalasyon
Fèmti episur (dòm oswa aliy) dwe klase pou ekspoze ayeryen deyò epi yo dwe monte sou strand la, kab, oswa poto. Bouk sèvis yo sekirize nan chak kote episur ak ekipman rakèt. Bouk degoute yo fòme nan chak patiraj oswa pwen antre nan bilding lan.
Tout konpozan metalik (selon mesaje, fil lashing, eleman kab metal) mande pou lyezon ak tè nan chak poto. Kab Dielectric tankou ADSS pa mande pou tè.
Enspeksyon apre-enstalasyon an kouvri vizyèl chèk pou kinks oswa domaj, verifikasyon sele fèmen, konfimasyon bouk degoute, konfòmite wotè clearance, ak fen-a-tès OTDR pou verifye kontinwite fib.
Kab ayeryen vs kab anba tè
Prèske chak pwojè rezo oswa liy elektrik evantyèlman frape pwen desizyon sa a. Repons lan depann de anviwonman espesifik, bidjè a, ak fason ou peze pri a kout-pèdi ak fyab-alontèm.
| Faktè | Kab ayeryen | Kab anba tè |
|---|---|---|
| Pri enstalasyon | Pi ba: sèvi ak poto ki deja egziste, pa gen okenn ègzumasyon | Pi wo: tranche, kanal, ranblaj, restorasyon sifas yo |
| Vitès deplwaman | Vit: ekipaj yo ka kouvri distans ki long nan yon sèl jou | Ralanti: ègzumasyon ak pèmèt ajoute semèn |
| Fyab | Ekspoze ak van, glas, pye bwa ki tonbe, frape machin yo, ak bèt sovaj | Byen plis serye nan rejyon move tan (antere anba liy jèl, iminitè kont van / glas) |
| Antretyen ak reparasyon | Fòt yo vizib ak aksesib; pifò reparasyon yo pran plizyè èdtan | Kote fay mande pou ekipman tès; reparasyon vle di re-excavation |
| Viv lavi | 15-25 ane depann sou anviwònman ak bon jan kalite kab | 25-40 ane akòz UV / van / pwoteksyon tanperati |
| Enpak vizyèl | Vizib sou poto; ka afekte estetik katye a | Envizib; pi pito pa minisipalite ak HOAs |
| Évolutivité | Fasil pou ajoute kapasite pa kouvri oswa ajoute câbles | Chè ak deranje pou ajoute kapasite apre antèman an |
| Sansiblite tèren | Travay byen ak enfrastrikti poto ki deja egziste sou tèren louvri | Defye pa tè wòch, rasin pye bwa, sèvis piblik dans anba tè |
Lè ayeryen se pi bon chwa: bidjè sere ak delè agresif; bande seksyon riral ak liy poto ki egziste deja; wout kote ou espere ajoute kapasite sou tan; zòn kote wòch, pèrmafrost, oswa sistèm rasin dans fè tranche an pratik.
Lèkab anba tèse pi bon chwa a: rejyon ki gen tanpèt glas souvan, siklòn, oswa gwo van; zòn rezidansyèl iben kote pèmi favorize enfrastrikti antere; enstalasyon enpòtan yo (lopital, sant done) kote maksimòm disponiblite pa -negosyab; koridò koteanlè fib optik kaboswa lòt câbles ayeryen ta fè fas a domaj fizik repete.
FAQ
K: Ki span maksimòm pou kab ayeryen?
A: Sa depann de kalite kab la. ADSS fib kab ka rive nan 700 a 1,000 mèt ant estrikti depann sou pwa kab ak zòn van / glas. Figi-8 kab fib tèt soti alantou 100 a 200 mèt. Pou kondiktè pouvwa, ACSR span regilyèman depase 300 mèt sou gwo fò tou won transmisyon, ak limit egzak la kondwi pa pwa kondiktè, tansyon konsepsyon, ak sag admisib.
K: Konbyen tan kab ayeryen yo dire?
A: Câbles fib ayeryen pote yon lavi konsepsyon tipik nan 20 a 25 ane ak enstalasyon apwopriye. Kondiktè pouvwa tankou ACSR sèvi regilyèman 40 ane oswa plis, menm si nwayo a asye yo ta dwe enspekte detanzantan pou korozyon nan klima imid. Pi gwo varyab lavi yo se ekspoze UV, severite move tan, ak bon jan kalite enstalasyon.
K: Èske kab ayeryen yo ka reziste move tan?
A: Yo bati pou ekspoze deyò, men yo pa envulnerabl. Glas ajoute pwa mouri ki ka rale sag anba clearance san danje oswa pyès ki nan konpitè menen. Van soutni kreye chaj dinamik epi yo ka deklanche kondiktè galope. Radyasyon UV degrade jacketing pandan plizyè ane. Kab ki espesifye pou zòn grav yo sèvi ak jakèt ki pi lou, ranfòsman pi fò, ak longè pi kout.
K: Ki diferans ki genyen ant ADSS ak OPGW kab?
A: ADSS se yon kab fib dyelèktrik ajoute nan liy ki egziste deja pou kominikasyon done, enstale nenpòt ki lè san yon pann. OPGW ranplase fil plak pwotèj zèklè sou gwo fò tou won HV epi li fè doub devwa: baz plis transmisyon done fib. OPGW egzije yon pann planifikasyon ak revizyon estriktirèl pou enstale.
K: Èske kòb kwiv mete oswa aliminyòm pi bon pou kab pouvwa ayeryen?
A: Aliminyòm se estanda endistri a pa yon maj lajè. Li se apeprè mwatye pwa kòb kwiv mete nan kapasite aktyèl ekivalan ak koute byen lwen mwens. Kwiv toujou ap itilize pou baz ak antre nan bilding kout, men liy ayeryen yo prèske sèlman ki baze sou aliminyòm-(AAC, AAAC, ACSR). Yon pwoblèm espesifik nan aliminyòm: li fòme yon kouch oksid nan pwen koneksyon ki ogmante rezistans kontak, kidonk bon preparasyon jwenti esansyèl pandan enstalasyon.
