Lè yo sèvi ak ADSS Kab Clamps

Yo itilize kranpon ADSS yo baze sou twa faktè prensipal: longè span ant estrikti, ang direksyon nan pwen atachman, ak pozisyon wout kab. Tansyon kranpon an sekirite câbles nan poto tèminal oswa chanjman ang depase 25 degre, kranpon sispansyon sipòte câbles mitan-span sou kouri dwat ak ang anba a 25 degre, ak kranpon downlead gid câbles vètikal soti nan tèt poto nan bwat épissure.

Seleksyon an vin kritik paske kranpon ki twò pi sere ka kraze kab la, sa ki lakòz microbends nan fib enteryè ak atenuasyon siyal, pandan y ap anba-spesifikasyon mennen nan glisman kab ak echèk rezo. Konprann lè chak kalite kranpon aplike asire tou de estabilite mekanik ak entegrite siyal atravè rezo fib optik ou a.

Konprann kategori ADSS Kab Clamp

Materyèl ADSS tonbe nan kategori fonksyonèl diferan, chak enjenyè pou chaj mekanik espesifik ak jeyometri enstalasyon.

Kranpon tansyon: Tèminal ak aplikasyon pou chanje direksyon

Kranpon tansyon yo fèt pou poto tèminal oswa gwo fò tou won, manyen ang vire ki depase 60 degre. Kranpon sa yo sèvi ak konsepsyon ki gen fòm kwen oswa boulon ki kreye priz progresivman pi sere kòm tansyon kab ogmante.

Sèvi ak kranpon tansyon lè:

Tèminal wout kab yo- Nan premye ak dènye poto nenpòt enstalasyon ADSS kote kous kab la kòmanse oswa fini. Kapasite tansyon varye ant 5-12 kN pou span jiska 70 mèt, pandan y ap pi long span mande pou 10-20 kN kapasite kranpon pou span ant 70-200 mèt.

Chanjman Direksyon byen file- Lè ang vire yo depase 60 degre, kranpon tansyon ak baton ranfòse estriktirèl ak glevise Thimble asire yon priz fò ki anpeche glise kab. Mekanis pwòp tèt ou-bloke bon rapò sere konpanse pou chaj dinamik soti nan van ak ekspansyon tèmik.

Segondè tansyon wo- Pou span ki depase 100 mèt kote pwa kab ak chaj anviwònman an kreye gwo estrès mekanik. Gwo-devwa boulonnés kranpon rated nan 15-20 kN yo apwopriye pou span long ki gen plis pase 100 mèt, patikilyèman nan zòn ki gen tandans akimilasyon glas oswa gwo van.

Kranpon tansyon ki kalite kwen an ofri enstalasyon san zouti pou wout jiska 100 mèt, sa ki fè li ideyal pou telekominikasyon seksyon riral yo ak deplwaman FTTx dènye mil yo. Variant boulonnés bay ajisteman tansyon egzak pou travèse rivyè, travèse vale, ak zòn gwo van kote fòs priz kontwole anpeche glisman ak domaj jakèt.

Kranpon sispansyon: Aplikasyon pou sipò Mid-Span

Kranpon sispansyon yo itilize pou poto liy dwat oswa gwo fò tou won ak ang vire pi ba pase 25 degre, ki gen ladan eleman tankou baton prefòme, foure elastomerik, ak yon koki aliminyòm depoze. Kontrèman ak kranpon tansyon ki mete fen nan kous kab, kranpon sispansyon sipòte pwa kab la pandan y ap pèmèt mouvman longitudinal pou ekspansyon tèmik.

Deplwaye kranpon sispansyon nan senaryo sa yo:

Poto Entèmedyè sou Kouri Dwat- Yo itilize yon kranpon tanjant kòm pyès ki nan konpitè atachman kab sèlman sou span mwens pase 100 mèt lè ang chanjman an, swa orizontal oswa vètikal, se mwens pase 15 degre. Pou rezo distribisyon estanda ak 50-100 mèt espas poto, kranpon sispansyon sèl distribye pwa kab san yo pa prezante konsantrasyon estrès grip-induit.

Enstalasyon Long-Span- Yo dwe itilize yon grip sispansyon AGS pou estrikti nan liy si span a pi gran pase 100 mèt. Lè pwojè ou a enplike span 200-600 mèt atravè rivyè, kanyon, oswa zòn riral ki gen aksè limite poto, yo rekòmande kranpon sispansyon doub pou ang ant 25 ak 60 degre pou pataje chay mekanik ant de inite paralèl.

Pozisyon ang modere- Nan poto kote wout la kab devye 15-25 degre orizontal oswa vètikal, kranpon sispansyon ak ranfòsman baton blende okipe chaj la vètikal konbine ak modès rale direksyon. Baton blende yo prefòme distribye estrès atravè yon pi gwo zòn sifas kab, anpeche fwotman jakèt ak pwolonje 25 ane lavi operasyonèl la.

Variant nan kranpon tanjant merite mansyone espesifik pou aplikasyon pou kout-span. Konsepsyon ki lejè sa a pèmèt glisman kab kontwole anba tansyon dezekilib, sa ki fè li gen anpil valè kote chaje glas inegal oswa rafal van lokalize kreye dezekilib chaj tanporè ant span adjasan.

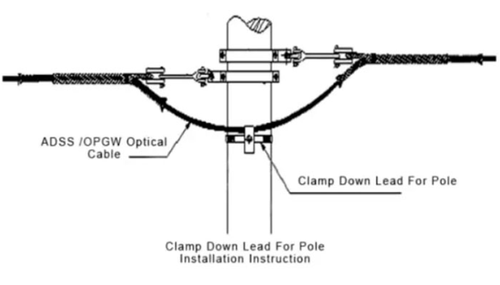

Clamps Downlead: Aplikasyon pou routage vètikal

Kranpon Downlead yo itilize pou gide fil ADSS soti nan tèt estrikti a nan bwat la episur, jere seksyon an kab vètikal ki konekte liy anlè a ak patiraj episur nan nivo tè oswa mitan-pol.

Aplike kranpon desann lè:

Poto-Mounted Splicing- Chak kote kote ADSS kab tranzisyon soti nan span ayeryen an nan yon fèmen episur mande pou sipò downlead. Kranpon enstale fasil, bay bon espas epi kenbe fòs san domaj nan kab la, ak fòs glise ki depase 100 liv.

Enstalasyon gwo kay won- Sou gwo fò tou won lasi ak estrikti asye kote kab la dwe desann plizyè mèt soti nan pwen an atachman nan platfòm la splicing. Steel gwo kay won gid kranpon elimine kondisyon perçage pandan w ap kenbe pozisyon an sekirite kab kont janm gwo kay won an.

Koneksyon fasad- Nan deplwaman fibre-to-the-home kote ADSS kab atache ak eksteryè bilding anvan yo antre nan estrikti a. Kranpon nan downlead asire kouri nan kab vètikal pandan w ap kenbe minimòm espas 1.2-mèt ant pwen atachman yo anpeche fann jakèt van-pwovoke.

Règ espas la pote enplikasyon enpòtan: espas mwens pase 1.2 mèt lakòz jakèt la soufri nan fann van, potansyèlman kreye pwoblèm nan senk ane. Sou poto an bwa, sèvi ak kranpon braslè asye pur; sou poto konkrè, presize konsepsyon bon rapò sere plastik ki fèt espesyalman pou aplikasyon ADSS.

Chapant Desizyon Longè

Distans span ant estrikti sipò yo detèmine fondamantalman seleksyon kranpon, kòm chay mekanik echèl ak kare longè span.

Kout spans: Anba 100 mèt

Pou kout spans mwens pase 30 mèt, kranpon ki kalite bon rapò sere ki rated nan 5-8 kN bay sipò adekwat. Rezo distribisyon vil yo, enstalasyon bò wout yo, ak zòn rezidansyèl yo anjeneral tonbe nan kategori sa a.

Nan poto entèmedyè ansanm kout sa yo, tanjant ADSS sispansyon kranpon ak senti poto asye pur yo pwensipalman itilize pou longè span nan 100 mèt. Senp J-zen oswa senti-mòn konsepsyon an ofri enstalasyon rapid san zouti espesyalize, sa ki fè li pri-efikas pou konfigirasyon gwo dansite poto.

Pou pozisyon tèminal yo ak kwen sou span kout, kranpon ki kalite kwen PA-1500 bay kapasite 8 kN ak konstriksyon kò polymère ki estabilize UV. Sa a te pwouve efikas nan deplwaman tè agrikòl ki ekspoze a van jiska 120 km/h sou peryòd operasyon senk ane san echèk kranpon.

Mwayen spans: 100-300 mèt

Mwayen span nan 30-100 mèt mande pou kranpon boulonnés rated nan 10-15 kN. Ranje sa a anglobe pifò enfrastrikti telekominikasyon banlye, rezo pak endistriyèl, ak kominikasyon segondè liy elektrik.

Kab fib optik ADSS-S ak konsepsyon yon sèl jakèt yo souvan itilize nan enstalasyon ayeryen mwayen-span, ak longè span poto ki disponib pou 50m, 100m, ak 200m. Materyèl sispansyon an dwe matche ak espesifikasyon kab sa yo, ak kranpon sispansyon priz blende pou span apwoche 200 mèt.

Nan ranje span sa a, loading anviwònman an vin pi pwononse. Akimilasyon glas ajoute pwa jiska 5 kilogram pou chak mèt, ki mande kranpon ak gwo kapasite rupture nan 10+ kN pou anpeche kab sag. Chwazi kranpon alyaj boulonnés ak distribisyon presyon gradye pou fè pou evite kraze kab la pandan w ap kenbe priz an sekirite.

Long spans: 300-700 mèt

Kab ADSS yo fèt pou yo solid ase pou pèmèt longè ki rive jiska 700 mèt yo dwe enstale ant gwo fò tou won sipò, men span ekstrèm sa yo mande kenkayri espesyalize.

Câbles fib optik ADSS-D ak konfigirasyon doub jakèt ofri longè poto ki gen ladan 100m, 200m, 300m, 400m, 500m, 600m, e menm 700m, kouple ak kranpon tansyon lou rated nan 15-20 kN. Doub jakèt la bay pwoteksyon amelyore kont estrès anviwònman an pandan y ap manm fòs fil aramid ranfòse yo pote chay mekanik sibstansyèl yo.

Pou sipò sispansyon sou tan long, doub preformed sispansyon kranpon yo fèt pou konekte ADSS kab ak gwo fò tou won dwat pou longè span long, diminye estrès estatik nan pwen sipò ak ogmante kapasite anti-Vibration. Konfigirasyon paralèl doub inite a pataje chaj kab la, diminye konsantrasyon estrès ki ta otreman akselere mete jakèt.

Travèse larivyè Lefrat yo, kanyon spans, ak enstalasyon mòn yo benefisye de konfigirasyon sa a. Yon konpayi telekominikasyon te deplwaye avèk siksè kranpon sispansyon doub sou yon span 400 mèt atravè yon ravin kotyè van, kenbe 99.9% disponiblite malgre vitès van soutni ki te rive nan 140 km/h pandan sezon tanpèt yo.

Kondisyon pou pozisyon angilè

Ang direksyon nan chak pwen atachman detèmine si kranpon an dwe reziste chaj vètikal pi bon kalite oswa fòs konbine vètikal-orizontal.

Pozisyon liy dwat (0-15 degre)

Kranpon tanjant yo itilize sèlman sou span mwens pase 100 mèt lè ang chanjman an, swa orizontal oswa vètikal, se mwens pase 15 degre. Pozisyon sa yo fè eksperyans chaj prensipalman vètikal nan pwa kab, ak fòs lateral minim.

Konsepsyon tanjant la pèmèt glisman kontwole anba kondisyon chaj asimetri. Sa a vin gen anpil valè pandan evènman akimilasyon glas, kote yon span ka pote siyifikativman plis glas pase vwazen li. Olye ke transmèt move balans sa a kòm fòs kraze nan pwen atachman an, kranpon tanjant la pèmèt mouvman kab limite pandan w ap kenbe sipò vètikal.

Klanp sispansyon estanda san baton blende sifi pou pifò pozisyon liy dwat anba 15 degre. Insert elastomerik la kousen kab la kont vibrasyon pandan y ap lojman alyaj aliminyòm distribye chaj nan koneksyon an bracket poto.

Ang modere (15-25 degre)

Zòn tranzisyon sa a mande kranpon sispansyon ak sipò lateral ranfòse. Kranpon sispansyon yo itilize pou poto liy dwat oswa gwo fò tou won ak ang vire anba a 25 degre, men apwoche papòt la 25-degre mande ranfòsman baton blende.

Enstale baton zam prefòme sou tou de bò kranpon sispansyon an nan pozisyon sa yo. Konfigirasyon baton helical la vlope alantou jakèt kab la, pwolonje zòn distribisyon chaj la ak anpeche pwen-chajman ki lakòz echèk jakèt twò bonè. Done jaden yo montre baton blende yo diminye fwotman jakèt pa 60-70% nan pozisyon ang konpare ak enstalasyon san pwoteksyon.

Pou span ki depase 150 mèt ak ang 15-25 degre, konsidere amelyore nan kranpon sispansyon doub menm si ang lan pa te rive nan seri a tipik 25-60 degre pou inite doub. Fòs lateral ak vètikal konbine jistifye kapasite sipò adisyonèl la.

Ang byen file (25-60 degre)

Pou ang ant 25 ak 60 degre, yo rekòmande doub sispansyon kranpon. De inite sispansyon paralèl yo pataje tou de pwa kab vètikal la ak fòs direksyon lateral la, pou anpeche surcharge yon sèl pwen atachman.

Konfigirasyon sa a parèt pi souvan nan:

Travèse Valley kote chanjman elevasyon konbine avèk chanjman direksyon orizontal

Pozisyon gwo fò won sou ridges mòn kote kab la swiv kontou tèren an

Enstalasyon iben navige nan bilding ak obstak

Chak inite sispansyon nan konfigirasyon an doub ta dwe evalye pou omwen 60% nan chaj total kalkile, bay redondance si yon inite fè eksperyans echèk pasyèl oswa degrade fòs priz sou tan.

Ang ekstrèm (Plis pase 60 degre)

De grip tansyon yo itilize nan chanjman ang 25 degre oswa pi gwo, swa orizontal oswa vètikal, men yon fwa ang depase 60 degre, enstalasyon an efektivman kreye de kab separe kouri rankontre nan yon pwen tèminal.

Sèvi ak kranpon tansyon nan tou de bout kab apwoche poto kwen an, ak poto a sèvi kòm yon pozisyon doub-tèminal. Sa a anpeche twòp fòs lateral la tradwi nan presyon kraze oswa glise nan yon sèl kranpon. Konsepsyon kwen tansyon kranpon yo 'oto-bloke manyen fòs la rale direksyon pandan y ap kenbe entegrite jakèt.

Gen kèk enstalatè ki eseye fòse kranpon sispansyon an sèvis nan ang ki depase 60 degre pou diminye depans pyès ki nan konpitè. Sa a kreye yon pwoblèm twa fwa: akselere mete jakèt, ogmante risk pou microbending fib soti nan distribisyon presyon inegal, ak glisman potansyèl kranpon anba chaj soutni. Diferans pri $15-30 ant sispansyon ak kranpon tansyon an vin san sans kont depans $800-1,200 pou reparasyon ijans ak entèripsyon sèvis la.

Enstalasyon Pozisyon Aplikasyon

Pozisyon kranpon an sou wout kab la detèmine ki kalite okipe kondisyon mekanik yo efektivman.

Pozisyon tèminal yo

Chak enstalasyon ADSS gen de pwen tèminal kote kouri kab la kòmanse epi fini. Yon priz tansyon enstale nan chak bout nan longè kab la tache ak estrikti yo.

Kranpon tèminal yo dwe reziste chaj la tansyon plen nan kab la san yo pa glise. Pou yon span 500-mèt ak kab ADSS 12mm nan yon rejyon ki fè eksperyans chaj glas, kranpon tèminal la ta ka wè chaj soutni nan 8-10 kN ak chaj pik rive nan 12-15 kN pandan evènman move tan.

Mekanis kwen an nan kranpon tansyon bay ogmantasyon priz pwogresif kòm tansyon monte. Anba kondisyon estatik, kwen an kenbe presyon modere sou jakèt la. Lè van van oswa akimilasyon glas toudenkou ogmante tansyon kab, kwen an otomatikman sere boulon, anpeche glise pandan y ap presyon gradye a anpeche jakèt kraze.

Pwen antre bilding yo reprezante yon aplikasyon tèminal espesifik. Pou enstalasyon fib-a-kay la, fasad-mòn tansyon kranpon boulon dirèkteman nan mi eksteryè, elimine nesesite pou parantèz poto. Chwazi kranpon rated pou de fwa tansyon an te espere operasyon an kont pou estrès enstalasyon ak ranpe alontèm nan jakèt la polymère.

Pwen Sipò Entèmedyè

Sispansyon kranpon sipòte kab la nan pwen entèmedyè pandan y ap pèmèt ti mouvman pou ekspansyon tèmik ak van balanse, sitou sèvi nan kout ak mwayen span jiska 100-200 mèt.

Pozisyon sa yo fè eksperyans chaj vètikal pi bon kalite nan enstalasyon liy dwat. Sag katenè kab la ant span kreye yon fòs anba nan chak poto entèmedyè, ki kranpon sispansyon an transfere nan poto a atravè bracket aliye li yo.

Ekspansyon tèmik kreye kondisyon patikilye nan pozisyon entèmedyè. Kab ADSS elaji ak kontraksyon ak varyasyon tanperati soti nan -40 degre a +70 degre. Yon span 200-mèt ka fè eksperyans chanjman longè 80-120mm atravè seri tanperati sa a. Konsepsyon kranpon sispansyon an dwe akomode mouvman kab longitudinal sa a san yo pa mare oswa kreye pwen friksyon ki graje jakèt la.

Pou pozisyon entèmedyè sou span ki depase 200 mèt, kranpon doub sispansyon bay estabilite siplemantè epi redwi estrès koube sou kab ADSS la, ki ofri pi bon pèfòmans nan tansyon wo, rejyon van oswa glas.

Pwen Chanjman Direksyon

Kwen ak pozisyon ang yo mande pou evalye tou de grandè ang ak longè span. Yon kwen 30-degre ak 50-mèt span sou chak bò gen fondamantalman diferan chaj pase yon kwen 30-degre ak 200-mèt span.

Si estrikti yo nan liy men yo gen yon diferans vètikal ki pi gran pase 20 degre, yo dwe itilize grip tansyon pou distribye kab la atravè estrikti a. Ang vètikal konbine avèk ang orizontal yo kreye yon chaj ki genyen twa dimansyon ke kranpon sispansyon pa ka okipe san danje.

Pou ang modere kote kranpon sispansyon rete apwopriye, teknik enstalasyon baton zam la vin kritik. Vlope branch bwa yo prefòme kòmanse nan kote kranpon sispansyon an, pwolonje omwen 600mm nan chak direksyon sou kab la. Sa a kreye yon zòn ranfòse ki distribye fòs direksyon yo atravè yon pi gwo zòn sifas kab, anpeche pwen-chajman ki lakòz jakèt fann ak estrès fib.

Chwazi kranpon ADSS kab pou kondisyon anviwònman yo

Klima lokal ak anviwònman enstalasyon siyifikativman enfliyanse seleksyon kranpon pi lwen pase span debaz ak kalkil ang.

Zòn gwo van

Gwo van ki rive jiska 160 km/h nan zòn ki gen tandans gen tanpèt yo kreye tansyon lateral; Kranpon kab ADSS yo dwe kenbe grip san yo pa glise. Rejyon kotyè yo, pas montay yo, ak plenn ouvè yo fè eksperyans gwo van soutni ki kreye vibrasyon eyòl nan kab ADSS.

Vibrasyon Eyolyen nan 5-40 Hz kite kab la nan risk nan 12-18 mwa sou span pi wo a 80 mèt. Pandan ke espiral Vibration amortisseurs adrese oscillation tèt li, seleksyon kranpon dwe kont pou chaje dinamik.

Nan zòn van, amelyore kranpon sispansyon nan pwochen klas chaj la. Si kalkil yo endike yon kranpon 10 kN sifi, presize 15 kN inite pito. Kapasite adisyonèl la absòbe chaj pik ki pwovoke vibrasyon san yo pa prezante glise oswa domaj jakèt. Sa reprezante yon ogmantasyon pri pyès ki nan konpitè 15-20% ki anpeche 90% echèk ki gen rapò ak van ki baze sou done jaden sèvis piblik yo.

Kranpon sispansyon doub bay amortissement vibration nannan konpare ak inite sèl. De kranpon paralèl yo kreye ti diferans faz nan transmisyon Vibration, diminye anplitid osilasyon nan pwen atachman an. Pou span ki depase 150 mèt nan zòn gwo van, doub sispansyon vin estanda olye ke opsyonèl.

Glas ak nèj chaje

Glas akimile ajoute pwa jiska 5 kg / m; kranpon ak gwo kapasite rupture nan 10+ kN anpeche sag kab. Yon span 200-mèt akimile 10mm epesè glas radial ajoute apeprè 1,000 kg nan pwa-ekivalan a sispann yon ti machin nan kab la.

Chajman glas kreye de defi diferan. Premyèman, ogmantasyon nan pwa estatik mande pou kranpon ak kapasite ase. Kalkile maksimòm chaj glas pou rejyon jeyografik ou a epi presize kranpon yo evalye a 150% pwa kab konbine plis pwa glas maksimòm. Marge sekirite 50% a konte pou distribisyon glas ki pa inifòm ak evènman toudenkou koule glas.

Dezyèmman, akimilasyon glas asimetri ant span adjasan ka kreye dezekilib chaj sibstansyèl. Yon span ka pote glas lou pandan van an kenbe span adjasan an klè, kreye yon tansyon diferans ki rale nan direksyon kote ki chaje glas la. Kranpon tansyon nan pozisyon tèminal yo dwe reziste fòs rale sa a san yo pa glise. Nan pozisyon entèmedyè, pèmèt kranpon tanjant egalize tansyon atravè glisman limite kontwole olye ke entwodwi obligatwa ki ta ka domaje jakèt la kab.

Sèvis piblik Northern klima yo rapòte ke kranpon ki pa espesifye yo kontribye nan 40% nan pann sezon fredi. Diferans pri ant pyès ki nan konpitè adekwat ak majinal monte a $8-12 pou chak poto, alòske reparasyon ijans pandan evènman glas yo koute $400-600 pou chak kote ki gen ladan mobilizasyon ekipaj ak deplwaman kamyon bokit.

Anviwònman kotyè yo ak gwo imidite

Bwouya sèl ak imidite soutni akselere korozyon nan eleman metalik kranpon. Pou zòn kotyè yo, 316 pyès ki nan konpitè asye pur reziste korozyon sèl pi bon pase konpozan estanda 304 asye pur oswa galvanised.

Kò kranpon polymère ofri avantaj nan anviwònman maren, men asire UV estabilizasyon atravè aditif nwa kabòn oswa lòt konpoze pwoteksyon. Entansite limyè solèy la kotyè konbine avèk kristal sèl meditativ akselere degradasyon UV. Apre twa ane ekspoze a limyè solèy la deyò ak depake, kranpon polymère fè eksperyans 30% rediksyon fòs enpak.

Espesifye kranpon marin ak:

316 boulon asye pur, nwa, ak parantèz

Kò polymère ki estabilize UV ​​ak evalyasyon ekspoze deyò dokimante

EPDM kawotchou foure olye ke estanda neoprene (EPDM reziste degradasyon ozòn)

Konfòmasyon kouch sou eleman alyaj aliminyòm pou anpeche korozyon pitting

Yon founisè telekominikasyon nan Karayib la te modènize rezo ADSS kotyè yo ak kranpon marin apre li te jwenn pousantaj ranplasman pyès ki nan konpitè 15%. Pousantaj ranplasman apre retrofit te tonbe a 2%, ak kranpon kenbe fòs priz ak aparans apre senk ane ekspoze bwouya sèl.

Pwoksimite High-Voltage

Enstalasyon ADSS tou pre liy elektrik wo-vòltaj fè fas a estrès elektrik anplis chaj mekanik. Pou gwo ekspoze UV, kranpon polymère ak estabilize UV ​​tankou aditif nwa kabòn pwolonje lavi operasyonèl, men estrès jaden elektrik mande pou plis konsiderasyon.

Lè ADSS fib-optik câbles yo enstale mal sou liy transmisyon wo-vòltaj, echèk inatandi ka detwi gwo vitès ak gwo kapasite chanèl kominikasyon sa yo. Enkyetid la se pa konduktiviti kab-ADSS câbles pa gen okenn metal-men pito swiv sifas ak sèk-band arcing.

Nan pwen atachman, jaden elektrik la konsantre nan kote kranpon an. Bag anti-kowona yo pwensipalman itilize nan 220kV ak pi wo a liy transmisyon ak ADSS fib optik câbles bati sou menm gwo kay won an, depi kab fib optik la ak ekipman prefòme yo sitiye nan espas jaden segondè elektrik.

Pou enstalasyon tou pre liy 69-138 kV, estanda kranpon ki pa kondiktif sifi. Nan 138-230 kV, presize tras ki reziste materyèl jakèt ekstèn epi konsidere baz pyès ki nan konpitè aliye kranpon an. Pi wo pase 230 kV, mande pou bag corona nan pwen sispansyon epi sèvi ak kranpon ki fèt espesyalman pou anviwònman wo-vòltaj ak distans pwolonje creepage ant kab la ak estrikti tè.

Senaryo Aplikasyon Espesyal

Sèten kalite enstalasyon mande pou konfigirasyon kranpon ki devye de direktiv estanda span-ang-anviwònman.

Fibre to the Home (FTTH) Koneksyon dènye kilomèt

Fasad-mòn kranpon ak baz plat ak twou pou boulon nan eksteryè bilding yo itilize nan koneksyon FTTH dènye kilomèt. Enstalasyon sa yo anjeneral enplike kout span anba 50 mèt ak chanjman direksyon souvan pandan kab la navige jeyometri bilding lan.

Sèvi ak kranpon tansyon kontra enfòmèl ant 5-8 kN pou pozisyon tèminal nan mi bilding yo. PA-1200 ki kalite kwen oswa modèl menm jan an bay bon jan kapasite pandan y ap kenbe yon pwofil ki ba ki pa entèfere ak karakteristik achitekti oswa degajman pyeton yo.

Pou span ayeryen ant bilding ak poto, J-hook sispansyon kranpon ofri enstalasyon rapid san pèmanan poto aliye pyès ki nan konpitè. Konsepsyon zen an pèmèt adisyon kab nan lavni oswa demenajman san yo pa perçage nouvo twou poto, sipòte nati a dinamik deplwaman fib rezidansyèl yo.

Pwen antre bilding yo mande pou atansyon espesyal. Sèvi ak fasad-monte kranpon ak foure LSZH-konpatib lè câbles penetre eksteryè bilding-lafimen ki ba zewo-alojene spesifikasyon vin kritik pou sekirite dife nan estrikti rezidansyèl yo. Monte kranpon omwen 300mm soti nan pwen pénétration bilding lan pou anpeche konsantrasyon estrès kote kab tranzisyon soti deyò nan anviwònman andedan kay la.

Deplwaman nan zòn riral ak elwaye

Espas poto pwolonje karakterize enstalasyon riral yo, ak span ki depase 150 mèt souvan akòz kontrent tèren yo ak limit enfrastrikti. Yon etid ka te montre kranpon PA-1500 ki gen yon kapasite 8 kN ak kò polymère ki estabilize UV ​​kenbe zewo echèk kranpon sou senk ane malgre vitès van anyèl jiska 120 km / h atravè yon rezo tè agrikòl 50km.

Sepandan, pi long seksyon riral yo mande pou pyès ki nan konpitè pi solid. Pou 200-400 mèt travèse komen nan zòn agrikòl, presize doub-jakèt ADSS kab pè ak boulonnés aliminyòm kranpon tansyon rated nan 15-20 kN. Konsepsyon boulon an pèmèt ajisteman tansyon jaden pou konpanse pou detire kab pandan premye ane operasyon an.

Nan pozisyon entèmedyè sou span long riral yo, kranpon doub sispansyon vin pratik estanda olye ke eksepsyon. Dansite poto redwi a vle di chak pwen sispansyon pote pi gwo chaj absoli, ak konfigirasyon paralèl doub inite a bay redondance ki gen anpil valè nan tan repons pwolonje yo pou reparasyon nan kote ki lwen.

Travèse Rivyè ak Valley

Travèse ki dire lontan yo prezante defi inik: longè kab pwolonje ki pa sipòte, potansyèl pou gwo van ki pase nan fon, ak aksè difisil pou antretyen. Boulonnen kranpon ak 10-20 kN kapasite yo apwopriye pou span 70-200 mèt, pi bon pou travèse long-span tankou rivyè oswa travèse fon ak zòn gwo van.

Konsepsyon travèse sa yo ak kranpon tansyon nan tou de bout-menm si span ki apwoche yo ta nòmalman itilize kranpon sispansyon. Seksyon long-span efektivman kreye yon inite mekanik endepandan ki ta dwe fini nan chak bank olye ke kontinye kòm yon nan kouri.

Sèvi ak baton blende ki pwolonje omwen 1 mèt sou chak bò kranpon tansyon fen-span yo. Zòn ranfòsman pwolonje a anpeche konsantrasyon estrès kote kab ki lejè nan mitan-span rankontre pwen tèminal ancrage a. San ranfòsman sa a, kab la fè eksperyans yon tranzisyon byen file soti nan kontrent zewo a kontrent tansyon konplè, kreye yon monte estrès mekanik ki akselere fatig jakèt.

Pou travèse ki depase 400 mèt, konsidere sipò entèmedyè nan yon gwo kay won mitan-span si tèren pèmèt. Sa a konvèti yon span trè long an de span jere, diminye sag, amelyore estabilite van, ak senplifye aksè antretyen nan lavni. Si sipò nan mitan-span pa posib, presize doub-jakèt ADSS kab ak ranfòsman maksimòm aramid fil pou pote pwa pwolonje ki pa sipòte.

Pwen tranzisyon anba tè pou ayeryen

Kote kab ADSS soti nan kanal anba tè pou kòmanse yon kouri ayeryen, pwen tranzisyon an mande pyès ki nan konpitè espesyalize. Kranpon tansyon estanda poto-mòn pa akomode koube 90-degre soti nan kanal vètikal nan kouri ayeryen orizontal.

Sèvi ak yon asanble tranzisyon ki gen ladann:

Rize kanal ki gen fòm J ki pwolonje 2-3 mèt anwo nivo tè a

Mandrin kontwòl reyon nan pwen an pliye (minimòm 20 × dyamèt kab)

Kranpon tansyon monte 1 mèt pi wo pase pwen sòti Bend la

Downlead kranpon nan entèval 0.4-mèt sou seksyon vètikal la monte

Kranpon downlead yo anpeche kab la fwote kont kwen kanal la pandan sik ekspansyon-kontraksyon tèmik. Kranpon nan tansyon anlè koube a izole tansyon mekanik span ayeryen an soti nan transmèt nan seksyon an kanal, kote kab la manke sipò adekwa pou reziste fòs longitudinal.

Make pwen tranzisyon sa yo byen klè pou ekip antretyen nan lavni. Junction anba tè-ayeryen an reprezante yon kote vilnerab kote reparasyon move (tankou rale plis kab nan san ajiste pozisyon kranpon) ka prezante domaj ki manifeste mwa apre kòm degradasyon siyal gradyèl.

Komen ADSS Kab Clamp Seleksyon erè

Konprann ki kranpon pou itilize mande pou rekonèt mòd echèk ki soti nan seleksyon kòrèk.

Sèvi ak kranpon sispansyon nan pozisyon ki gen gwo ang

Erè ki pi souvan enplike nan pwolonje aplikasyon kranpon sispansyon pi lwen pase limit angilè 25 degre yo. Enstalatè yo obsève ke kranpon sispansyon koute $8-12 mwens pase kranpon tansyon epi eseye fè ekonomi lè yo itilize pyès ki nan konpitè sispansyon nan kwen 30-40 degre.

Sa a kreye domaj jakèt pwogresif sou 6-18 mwa. Insérer elastomerik kranpon sispansyon an distribye presyon rezonab byen anba loading vètikal pi, men konbine fòs vètikal-lateral konsantre presyon sou bò lateral-fè fas a insert la. Chajman asimetri sa a mete nan kouch ekstèn jakèt la, sa ki pèmèt antre imidite ki degrade manm fòs fil aramid ki kache yo.

Obsèvasyon jaden yo montre ke kranpon sispansyon nan ang 35 degre montre deformation jakèt vizib nan premye ane a ak pénétration jakèt konplè sou 18-24 mwa. Echèk kab ki lakòz la mande pou refè, sa ki koute $400-600 ki gen ladan tan ekipaj ak kamyon bokit-ven fwa ekonomi premye pyès ki nan konpitè.

Sèvi ak kranpon sispansyon sèlman nan limit angilè espesifye yo. Lè kondisyon jaden yo kreye anbigwite sou ang aktyèl la, fè erè nan sèvi ak kranpon tansyon olye ke riske echèk twò bonè nan pyès ki nan konpitè ki pa espesifye.

Evalyasyon chaj pa apwopriye pou Longè Span

Maksimòm tansyon k ap travay egal pwa miltipliye pa span kare, divize pa uit fwa sag; bay yon faktè sekirite 50%, si MWT depase 25 kN, presize seri a 70 kN kranpon. Poutan, enstalatè yo souvan aplike yon sèl evalyasyon kranpon atravè tout span nan yon pwojè olye ke yo kalkile chaj endividyèlman pou chak span.

Yon span 100-mèt ak 12mm ADSS kab ta ka mande sèlman yon kranpon 10 kN anba kondisyon estatik, men menm kab la sou yon span 180-mèt bezwen 15-18 kN kapasite. Sèvi ak kranpon 10 kN sou tou de longè span yo ekonomize $15 pou chak poto men kreye yon risk 60% pou glise oswa domaj jakèt sou span ki pi long yo pandan evènman glas oswa van.

Kalkile chay mekanik pou chak span endividyèlman, sitou lè longè span yo varye anpil nan menm wout la. Zouti lojisyèl ki soti nan manifaktirè kab bay kalkil rapid, oswa itilize fòmil maksimòm tansyon k ap travay ak faktè sekirite konsèvatif pou kont pou glas, van, ak efè aje.

Materyèl kranpon ki pa bon pou anviwònman an

Espesifye estanda asye galvanised kranpon nan anviwònman kotyè reprezante yon lòt erè komen. Bwouya sèl antre nan kouch zenk la nan 2-3 ane, apre sa fòmasyon rouye akselere dramatikman. Kranpon korode a pèdi fòs priz epi li ka pasyèlman sezi, anpeche akomodasyon ekspansyon tèmik ke enstalasyon ADSS mande.

Pou zòn kotyè yo, pyès ki nan konpitè asye pur 316 reziste korozyon sèl pandan y ap kenbe pwopriyete mekanik pandan 20+ ane fonksyone peryòd. Prim pri materyèl la se apeprè 40% konpare ak asye galvanised, men elimine 95% ranplasman ki gen rapò ak korozyon.

Menm jan an tou, chwazi kranpon ak estabilizasyon UV ensifizan pou anviwònman ki wo solèy lakòz degradasyon polymère twò bonè. Kranpon ki estabilize UV ​​reziste fann oswa deformation atravè fluctuations tanperati ki soti nan -40 degre jiska +70 degre. Kranpon polymère ki pa estabilize vin frajil apre 3-4 ane ekspoze solèy la, ak sifas vizib krazman ki pwogrese nan fann estriktirèl.

Koresponn ak materyèl kranpon ak kondisyon anviwònman lokal olye ke seleksyon baze sèlman sou pri inisyal la. Kranpon "pi piti chè" a souvan vin pi chè sou sik lavi enstalasyon an lè depans ranplasman twò bonè yo faktè.

Omisyon baton zam nan pwen kritik

Enstalasyon baton blende mande plis tan-apeprè 3-5 minit pou chak kote kranpon-e anpil ekip enstalasyon sote etap sa a pou kenbe orè. Sepandan, baton blende gaye chaj kab la sou yon zòn ki pi gwo pou pwoteje kont fwotman ak fatig vibration, pwolonje lavi kab nan kondisyon anviwònman difisil.

Kote kote baton zam yo vin kritik yo enkli:

Tout kranpon sispansyon sou span ki depase 150 mèt

Nenpòt pozisyon ak ang apwoche 20-25 degre

Kote ki gen gwo vibrasyon nan van oswa trafik

Pozisyon kote kab la kwaze lòt liy sèvis piblik yo

Konsepsyon hélicoïdal baton blende a anvlope kab la pou 400-600mm sou chak bò kranpon an, kreye yon zòn ranfòse ki distribye estrès. San ranfòsman sa a, jakèt kab fè eksperyans koube konsantre nan kwen kranpon yo, kreye pwen fatig ki echwe nan 3-5 ane olye ke reyalize lavi konsepsyon an 25+ ane.

Nan $12-18 pou chak seri, baton blende reprezante yon ti pri incrémentielle ki anpeche gwo mòd echèk. Tan enstalasyon ogmante pa mwens pase 10%, men ekstansyon lavi a nan 80-120% jistifye envestisman an pou nenpòt span kritik oswa kote ki gen gwo estrès.

Kondisyon Entegrasyon Enstalasyon

Aplikasyon kranpon efikas mande pou konprann ki jan diferan kalite kranpon travay ansanm atravè yon wout enstalasyon konplè.

Kowòdone plizyè kalite kranpon

Yon enstalasyon ADSS tipik enkòpore tout twa kalite kranpon-tansyon, sispansyon, ak downlead-nan diferan pozisyon sou wout la. Konpòtman mekanik nan chak kote kranpon enfliyanse span adjasan, kreye yon sistèm entegre olye ke pwen atachman izole.

Kòmanse konsepsyon enstalasyon nan pwen tèminal yo epi travay nan direksyon sant wout la. Kranpon tansyon nan chak bout etabli tansyon kab debaz la ki pwopaje nan travès entèmedyè yo. Espesifye kranpon sa yo an premye, chwazi kapasite ki baze sou longè maksimòm span plis 50% maj sekirite.

Deplase anndan soti nan tèminal, idantifye pozisyon ki mande kranpon downlead pou aksè episur. Sa yo tipikman rive chak 2-3 km sou wout ki long, oswa nan chak 8-12 poto sou rezo distribisyon. Downlead la entwodui yon devyasyon soti nan kouri nan kab dwat, kreye modès chaj lateral sou kranpon sispansyon adjasan. Si kote ki desann desann yo kowenside ak span ki apwoche limit 100 mèt sispansyon kranpon, konsidere amelyore kranpon sispansyon adjasan sa yo nan pwochen klas chaj la.

Ant tèminal yo ak pozisyon downlead, mete kranpon sispansyon nan chak poto entèmedyè selon kondisyon ang ak longè span. Map chanjman angilè wout la epi idantifye pozisyon kote ang yo apwoche 20-25 degre - kote sa yo ka mande pou ranfòsman baton blende oswa amelyore kapasite kranpon menm si yo rete nan limit angilè sispansyon kranpon.

Pou kwen ki depase 25 degre, trete pozisyon an kòm yon fason efikas kreye de liy kab separe. Enstale kranpon tansyon pou tou de direksyon kab fèk ap rantre ak sortan, ak poto a sèvi kòm yon pwen doub-tèminal. Sa a anpeche eseye fòse sispansyon oswa kranpon tanjant nan sèvis nan ang kote yo pa ka fè yon bòn.

Balanse tansyon atravè spans

Tansyon kab nan enstalasyon siyifikativman afekte pèfòmans alontèm, men anpil ekip enstalasyon konsantre sou reyalize tansyon konsistan atravè tout span olye ke optimize tansyon pou varye longè span ak jeyometri.

Bon balanse tansyon mande pou konprann ke diferan longè span devlope diferan karakteristik sag anba tansyon ki idantik. Yon span 60-mèt ak yon span 150-mèt ak tansyon enstalasyon egal pral devlope pwofondè sag trè diferan - span ki pi long montre pi gwo pwofondè sag, kreye pi wo tansyon kab pandan li ap eseye dwat anba pwa pwòp li yo.

Enstale tansyon ki pi long nan tansyon inisyal yon ti kras pi ba pase tansyon ki pi kout. Sa a pèmèt kab la rezoud nan koub katenè natirèl li san yo pa entwodwi twòp estrès. Kranpon kab ADSS nan pozisyon tèminal yo akomode varyasyon sa a atravè mekanis bon rapò sere yo, pandan y ap kranpon sispansyon nan pozisyon entèmedyè pèmèt ti mouvman kab egalize tansyon atravè span adjasan yo.

Pou wout ki gen longè span trè varyab, sèvi ak metòd kalkil "spann desizyon". Sa a detèmine yon longè mwayèn span pondéré pa distribisyon aktyèl span, Lè sa a, mete tansyon enstalasyon ki baze sou span desizyon an olye ke span endividyèl la pi long. Rezilta a se optimize tansyon ki anpeche twòp ensistans kout kout pandan y ap evite twòp sag sou tan long.

Kranpon tanjant bay balanse tansyon otomatik atravè glisman kontwole. Lè span adjasan devlope move balans tansyon-komen pandan akimilasyon glas oswa chaj van inegal-klanp tanjant la pèmèt mouvman kab limite redistribiye chaj olye ke transmèt dezekilib konplè a kòm fòs kraze nan pwen an atachman.

Espas kranpon pou seksyon Downlead

Vètikal kab kouri mande pou pran prekosyon espas kranpon pou anpeche domaj jakèt soti nan mouvman van-pwovoke. Espas kranpon ki mwens pase 1.2 mèt lakòz jakèt la soufri soti nan fann van, potansyèlman kreye pwoblèm nan senk ane, ki baze sou done jaden sèvis piblik.

Gid espas minimòm 1.2 mèt la aplike pou seksyon desann sou poto an bwa lè l sèvi avèk kranpon braslè asye pur. Poto konkrè pèmèt pi pre espas-0.8-1.0 mèt-lè w ap itilize kranpon plastik ki fèt espesyalman pou aplikasyon ADSS, depi konsepsyon an bon rapò sere distribye presyon pi piti piti pase kranpon braslè.

Pou kouri desann ki depase 6 mèt, tankou enstalasyon gwo kay won, ogmante espas sa a a 1.5 mèt. Longè vètikal pwolonje a fè eksperyans pi gwo balanse van-pwovoke, ak pi laj espas kranpon pèmèt kab la flechi natirèlman olye ke kreye plizyè seksyon rijid ki konsantre estrès nan chak fwontyè kranpon.

Nan pwen tranzisyon an kote downlead rankontre span orizontal la, enstale premye kranpon downlead la 0.5-0.6 mèt anba sispansyon oswa kranpon tansyon an. Diferans sa a anpeche konsantrasyon estrès nan reyon an pliye pandan w ap kenbe kab la gide kont estrikti poto a. Gen kèk enstalatè ki mete premye kranpon downlead la imedyatman adjasan ak kranpon span la, ki kreye yon koube byen file ki lakòz jakèt fann nan lespas 18-24 mwa.

Verifikasyon konpatibilite pyès ki nan konpitè

Se pa tout mak kranpon yo ka ranplase, menm lè yo pataje espesifikasyon menm jan an. Mekanis grip yo varye ant manifaktirè yo, ak ang bon rapò sere ki sòti nan 4 a 8 degre ak diferan tèkstur sifas sou zòn nan kontak kab.

Anvan ou presize kenkayri mak melanje sou yon sèl pwojè, verifye konpatibilite atravè chèk sa yo:

Chaj kapasite matche- Konpare pa sèlman kapasite nominal la men koub angajman an ki montre kouman fòs priz devlope ak ogmante tansyon. Gen kèk kranpon reyalize priz konplè nan 60% nan chaj rated, pandan ke lòt moun mande pou 80% loading anvan kwen an konplètman angaje.

Ranje dyamèt kab- Yon kranpon rated pou 10-14mm kab ka kenbe 12mm kab byen, men lè l sèvi avèk li ak 11mm oswa 13mm kab ka kreye swa twòp presyon oswa priz ensifizan. Koresponn ak dyamèt kab la ak sant ranje espesifye kranpon an pou pèfòmans optimal.

Evalyasyon anviwònman an- Verifye ke ranje tanperati, rezistans UV, ak espesifikasyon rezistans korozyon aliman ak kondisyon pwojè yo. Melanje kranpon UV-estabilize ak inite ki pa estabilize kreye yon dezakò fyab kote kèk pyès ki nan konpitè echwe prematireman pandan ke lòt pyès ki nan konpitè rete sèvis.

Kondisyon pou zouti enstalasyon yo- Gen kèk kranpon boulonné ki mande kle koupl kalibre pou enstalasyon apwopriye, pandan ke lòt moun sèvi ak endikatè vizyèl oswa arè mekanik. Sèvi ak kalite kranpon ki konsistan atravè yon pwojè senplifye enstalasyon ak diminye risk pou asanble move.

Lè w ap achte kranpon nan men plizyè founisè, mande sètifikasyon konpatibilite oswa fè tès fizik ak echantiyon kab aktyèl anvan ou komèt nan deplwaman gwo echèl. Pri $200-300 pou tès konpatibilite anpeche $15,000-25,000 depans pou ranplase pyès ki nan konpitè enkonpatib apre enstalasyon an.

Kesyon yo poze souvan

Kisa k ap pase si mwen itilize move kalite kranpon pou longè span mwen an?

Sèvi ak kranpon ki pa gen valè pou longè span ou tipikman rezilta nan glisman pwogresif kab oswa domaj jakèt sou 6-18 mwa. Kout tèm, kab la ka parèt an sekirite, men varyasyon tanperati sezon an ak chaj van piti piti travay kab la atravè kranpon ki pa apwopriye. Mekanis kwen nan kranpon tansyon oswa insert elastomerik la nan kranpon sispansyon echwe pou kenbe ase priz, sa ki pèmèt mouvman milimèt-echèl ki akimile nan sag vizib oswa glisman konplè. Jacket kraze reprezante mòd echèk opoze a lè kranpon sou-rated yo twò sere pandan enstalasyon, kreye pwen presyon ki fann jakèt deyò a epi ekspoze manm fòs entèn aramid nan imidite ak degradasyon UV.

Èske mwen ka melanje tansyon ak sispansyon kranpon sou menm span?

Pa janm melanje kalite kranpon sou yon sèl span kab ant de poto adjasan. Chak span ta dwe itilize kalite kranpon ki konsistan nan tou de bout-swa kranpon tansyon nan tou de poto oswa kranpon sispansyon nan tou de poto. Melanje kreye konpòtman mekanik asimetri kote yon bout kenbe mouvman kab pandan ke lòt la pèmèt li, entwodwi estrès koube nan mitan span an. Eksepsyon a se tèminal span nan pwent wout yo, kote yon poto sèvi ak yon kranpon tansyon pou mete fen nan kous kab la pandan ke poto adjasan an sèvi ak yon kranpon sispansyon pou kontinye wout la. Sepandan, sa a reprezante de diferan seksyon fonksyonèl olye ke kranpon melanje sou yon sèl span.

Kouman pou mwen konnen si kote enstalasyon mwen an mande pou kranpon espesyal anviwònman an?

Evalye twa faktè anviwònman: ekspoze korozyon soti nan sèl oswa polyan endistriyèl, entansite ekspoze UV ​​ak dire, ak ekstrèm tanperati. Zòn kotyè yo nan 5 km dlo sale, zòn endistriyèl ki gen emisyon chimik, oswa kote ki gen imidite soutni ki pi wo a 80% mande pou materyèl ki reziste korozyon tankou asye pur 316 olye ke asye galvanised. Enstalasyon wo altitid ki pi wo pase 1,500 mèt, anviwònman dezè, ak rejyon twopikal ki gen solèy entans pandan tout ane a bezwen kò polymère ki estabilize UV ​​ak evalyasyon ekspoze deyò dokimante 10+ ane. Kote ki gen ranje tanperati ki depase 80 degre diferans (segondè ete a ba sezon fredi) mande pou materyèl ki kenbe pwopriyete mekanik nan tout seri sa a san yo pa vin frajil oswa ralantisman.

Ki chanjman nan ang minimòm ki mande pou chanje soti nan sispansyon ak kranpon tansyon?

Papòt la depann de longè span ak kalite kab, men direktiv jeneral sijere kranpon sispansyon ak ranfòsman baton zam ang manch jiska 25 degre sou span anba 150 mèt. Pi lwen pase 25 degre oswa sou tansyon ki pi long, chanje nan kranpon tansyon pou reziste fòs vètikal ak lateral konbine yo. Sepandan, ang vètikal konbine avèk ang orizontal mande pou evalyasyon plis konsèvatif-yon devyasyon orizontal 20 degre konbine avèk diferans vètikal 15 degre kreye chaj ki genyen twa dimansyon ki ka depase kapasite kranpon sispansyon menm si ni ang endividyèlman pa rive nan papòt 25 degre. Lè kondisyon jaden yo kreye anbigwite, mezire ang rezilta aktyèl la lè l sèvi avèk yon enklinomèt dijital oswa rapòtè bay done definitif pou seleksyon kranpon.

Anviwònman enstalasyon ak pèfòmans alontèm

Relasyon ki genyen ant seleksyon kranpon ak lonjevite kab pwolonje pi lwen pase kapasite inisyal mekanik pou kouvri mekanis degradasyon gradyèl ki devlope sou ane.

Delè UV Degradasyon

Jakèt kab ADSS yo sèvi ak konpoze polyethylene nwa ak inibitè UV nwa kabòn, ki bay 25+ ane lavi deyò lè yo byen sipòte. Sepandan, konsantrasyon estrès kranpon-induit akselere degradasyon UV nan pwen atachman pa 3-5 fwa konpare ak seksyon kab mitan-span.

Degradasyon an ap pwogrese atravè etap ki idantifye yo. Ane 1-5 pa montre okenn chanjman vizib nan kranpon byen chwazi yo. Ane 5-10 prezante sifas lakre nan kote ki gen gwo estrès kranpon, vizib kòm poud blan sou sifas jakèt nwa. Sa a endike UV-induit polymère chèn scission nan ekstèn 0.1-0.2mm nan epesè jakèt. Ane 10-15 pwogrese nan fann sifas si kranpon an entwodui presyon priz twòp oswa si pwoteksyon ensifizan baton zam pèmèt konsantre estrès koube. Ane 15-20 yo ka montre jakèt fann nan pozisyon kranpon ki pa espesifye, pandan y ap byen presize kranpon ak pwoteksyon baton blende kenbe entegrite estriktirèl pi lwen pase 20 ane.

Enplikasyon an pratik: seleksyon kranpon afekte pa sèlman pèfòmans mekanik imedya, men detèmine si kab la reyalize lavi konsepsyon li yo oswa mande pou ranplasman mitan lavi. Chwazi kranpon yo rated 50% pi wo pase chay kalkile yo ak lè l sèvi avèk baton zam nan tout pwen sispansyon pwolonje lavi itil pa 40-60% konpare ak pyès ki nan konpitè minimòm-espesifye.

Efè tèmik monte bisiklèt

Varyasyon tanperati chak jou ak sezon an lakòz chanjman nan longè kab ke kranpon yo dwe akomode san yo pa mare oswa kreye domaj friksyon. Yon distans 200 mèt fè eksperyans yon chanjman nan longè apeprè 100 mm ant nwit ivè -20 degre ak apremidi ete +60 degre lè yo konsidere tou de tanperati anbyen ak chofaj solè.

Kranpon tansyon akomode sa a atravè mekanis bon rapò sere yo, ki pèmèt mouvman kab nan yon direksyon ki diminye tansyon pandan y ap anpeche mouvman anba tansyon ogmante. Pandan chofaj maten, kab la elaji epi eseye pouse nan kranpon tansyon an; ang kwen an pèmèt mouvman sa a deyò ak friksyon minim. Pandan refwadisman aswè a, kab la kontra ak rale kont kwen an, ki fèmen byen san glise.

Sispansyon kranpon okipe mouvman tèmik yon fason diferan. Insert elastomerik la konprese yon ti kras pandan ekspansyon kab ak rebondisman pandan kontraksyon, fonksyone kòm yon kousen konfòme ki absòbe mouvman san yo pa kreye kontrent rijid. Sepandan, mekanis sa a degrade sou tan - elastomè a fè eksperyans dè milye de sik konpresyon-lage pa ane, piti piti pèdi rezistans. Apre 10-15 ane, elastomè a vin mwens konfòme, ogmante friksyon pandan mouvman tèmik ak akselere mete jakèt.

Modèl degradasyon sa a eksplike poukisa pozisyon kranpon sispansyon yo montre pousantaj echèk ogmante nan entèval sèvis 12-18 ane. Ranplasman aktif nan foure elastomerik nan sik antretyen 10 ane pwolonje lavi kranpon pi lwen pase 20 ane pandan w ap kenbe pwoteksyon kab la ki anpeche ranplasman kab twò bonè.

Vibwasyon-pwovoke Fatig

Van kreye de mòd Vibration diferan nan câbles ayeryen: Vibration eyòl nan 5-40 Hz soti nan van fiks, ak galope nan 0.1-3 Hz soti nan van travers ajite. Tou de mòd konsantre estrès koube nan pozisyon kranpon kote tranzisyon kab la soti nan mitan-span k ap deplase gratis nan atachman ki kenbe.

Vibrasyon Eyolyen afekte span ki depase 80 mèt, ak anplitid pik ki fèt nan pozisyon 1/4 ak 3/4 span. Kranpon sispansyon tou pre pozisyon sa yo fè eksperyans koube siklik kòm kab la osile nan ti-anplitid, vibrasyon wo-frekans. San yo pa pwoteksyon baton zam, koube siklik sa a fatige materyèl jakèt la, kreye fant ki pwopaje andedan sou 2-5 ane.

Galop fèt sou span ki depase 150 mèt pandan akimilasyon glas oswa gwo van, ki kreye gwo anplitid vètikal ak orizontal mouvman nan frekans ki ba. Tansyon kranpon nan pozisyon tèminal yo reziste mouvman sa a, men chay dinamik yo ka rive jwenn 150-200% tansyon kab estatik pandan gwo evènman galope. Kranpon ki evalye sèlman pou chaj estatik ka fè eksperyans glisman tanporè pandan fòs galope pik, sa ki pèmèt mouvman kab ki domaje jakèt la.

Estrateji pwoteksyon Vibwasyon an enplike twa eleman: chwazi kranpon rated pou chay dinamik 150-200% nan kalkil estatik, enstale baton blende nan tout kranpon sispansyon sou span ki depase 100 mèt, epi ajoute amortir Vibration espiral sou span ki depase 150 mèt nan zòn gwo van. Konbinezon sa a diminye echèk vibrasyon-induit pa 85-90% konpare ak enstalasyon kranpon debaz san mezi pwoteksyon.

Estrateji Optimizasyon Pri

Balanse premye depans pyès ki nan konpitè kont fyab alontèm ak depans antretyen mande pou analiz sistematik olye ke tou senpleman chwazi kranpon ki pi piti yo.

Pri total kalkil pwopriyetè

Yon analiz TCO apwopriye pou seleksyon ADSS kranpon gen ladann:

Premye pri pyès ki nan konpitè- Pri acha a nan kranpon, baton zam, parantèz poto, ak pyès ki nan konpitè enstalasyon. Kranpon sispansyon estanda koute $15-25, kranpon tansyon $30-45, ak kranpon downlead $8-15, ak varyasyon ki baze sou evalyasyon chaj ak materyèl.

Travay enstalasyon- Kranpon sispansyon mande pou 8-12 minit pou chak kote pou ekip ki gen eksperyans, kranpon tansyon 15-20 minit akòz kondisyon ajisteman bon rapò sere, ak kranpon downlead 5-8 minit chak. Nan $80-120 pa èdtan pou ekipaj de moun ak kamyon bokit, travay enstalasyon souvan depase pri pyès ki nan konpitè pa 2-3 fwa.

Entèvansyon antretyen- Kranpon byen chwazi yo mande pou antretyen minimòm pi lwen pase enspeksyon vizyèl chak 3-5 ane. Kranpon ki pa espesifye yo ka mande pou re-tansyon apre 2-3 ane nan $150-250 pou chak kote, oswa ranplasman konplè apre 5-8 ane nan $400-600 pou chak kote ki gen ladan repozisyon kab.

Depans echèk- Echèk kranpon konplè ki mande pou fè reparasyon pou ijans $800-1,200 pou chak kote ki gen ladan dispachman ekipaj, mobilizasyon kamyon bokit, ranplasman pyès ki nan konpitè, ak restorasyon kab. Sanksyon entèripsyon sèvis pou transpòtè telekominikasyon yo ka ajoute $2,000-5,000 pou chak èdtan nan D 'sou wout kritik.

Lavi sèvis espere- Kranpon byen espesifye reyalize lavi sèvis 20-25 ane, pandan y ap kranpon majinal ka mande pou ranplasman nan 8-12 ane. Sik ranplasman an gen yon enpak siyifikativ sou depans sik lavi yo.

Egzanp yon ka: Yon wout ADSS seksyon riral 100 poto, 8 kilomèt ki konpare de espesifikasyon kranpon:

Senaryo A: Klanp pou pri minimòm

Materyèl: $ 2,200 (klann sispansyon ekonomi, pa gen baton zam)

Enstalasyon: $6,400 (travay estanda)

Entèvansyon antretyen (ane 3, 7, 11): $7,500

Sik ranplasman (ane 12): $28,000

TCO 20 ane: $44,100

Senaryo B: Klanp ki byen evalye

Materyèl: $ 3,800 (klann sispansyon rated, baton zam)

Enstalasyon: $7,200 (ti ogmantasyon tan pou baton zam)

Entèvansyon antretyen (ane 10 sèlman): $2,500

Sik ranplasman: okenn nan 20 ane

20-ane TCO: $13,500

Materyèl ki byen evalye a koute 70% plis okòmansman, men li bay 69% pi ba pri total pou sik lavi atravè entèvansyon antretyen elimine ak sik ranplasman.

Konsiderasyon pou achte esansyèl

Deplwaman ADSS gwo echèl ki kouvri plizyè faz oswa wout prezante opòtinite pou rediksyon pri atravè acha kenkayri konsolide, men yo mande pou balanse rabè volim kont depans pou pote envantè ak evolisyon teknoloji.

Manifaktirè kranpon anjeneral ofri 10-15% rabè pou lòd ki depase 500 inite, 18-22% pou lòd ki depase 2,000 inite, ak 25-30% pou lòd ki depase 5,000 inite. Sepandan, volim sa yo reprezante 1-3 ane deplwaman pou pifò sèvis piblik, sa ki kreye kondisyon depo envantè ak mare kapital.

Pou pwojè milti-ane, negosye akò kad ki espesifye rabè volim pandan y ap kenbe livrezon jis a tan pou chak faz deplwaman. Sa a kaptire benefis pri volim san yo pa pote 18-24 mwa nan envantè. Mete kloz ki pèmèt ajisteman spesifikasyon si konsepsyon kranpon amelyore yo vin disponib pandan tèm kontra a-bloke nan espesifikasyon demode pou risk rabè volim deplwaye pyès ki nan konpitè enferyè nan faz pwojè pita yo.

Konsidere estandadize sou yon sèl manifakti kranpon atravè plizyè kalite pwojè (ADSS, fib tradisyonèl, televizyon kab) pou total volim atravè diferan aplikasyon pou kab. Acha kwa-kategori ka reyalize papòt rabè volim ki pa ka atenn nan kranpon ADSS pou kont li, ak ekonomi potansyèl de 12-18% sou akizisyon pyès ki nan konpitè total.

Estrateji Envantè Pati Reparasyon

Kenbe envantè reparasyon pou kranpon ADSS mande pou balanse kondisyon disponiblite ak depans kapital pou pati ki ralanti. Yon rezo 500-poto ka fè eksperyans 2-4 echèk kranpon pou chak ane, ki mande pou ranplasman imedya men li pa jistifye envantè backup 50-inite.

Envantè reparasyon estrikti nan nivo:

Nivo 1: Disponibilite imedyat(envantè sou kamyon)

4-6 kranpon sispansyon nan Rating ki pi komen

2-3 kranpon tansyon nan Rating ki pi komen

6-8 downlead kranpon

Estanda blende baton ansanm

Nivo 2: Disponibilite nan menm jou a(envantè depo)

10-15 kranpon sispansyon atravè tout evalyasyon yo itilize

5-8 kranpon tansyon atravè tout evalyasyon

15-20 downlead kranpon

Baton blende pwolonje pou plizyè gwosè kab

Nivo 3: Disponibilite jou kap vini an(stock distribitè)

Kranpon espesyalize pou aplikasyon inik

Materyèl maren-klas pou kote kotyè yo

Lou-devwa long-span kranpon

Apwòch nivo sa a kenbe repons reparasyon pandan y ap limite kapital ki mare nan envantè a $3,000-5,000 pou rezo rejyonal tipik kont $15,000-20,000 pou yon envantè konplè sou yon sèl nivo.

Pou operatè milti-rejyon, konsidere envantè rejyonal pisin ak akò èd mityèl. Twa rejyon yo chak estoke $4,000 nan nivo 2 envantè kreye yon disponiblite efikas $12,000 rezime atravè anbakman entè-rejyon 24 sou 24, kont chak rejyon poukont yo estoke $8,000-10,000 pou reyalize disponiblite ekivalan.

Asirans Kalite ak Tès

Verifikasyon pèfòmans kranpon anvan deplwaman konplè anpeche echèk nan jaden ki koute chè epi asire ke pyès ki nan konpitè espesifik satisfè egzijans aktyèl operasyonèl yo.

Egzanp Tès Pre-Enstalasyon

Anvan ou aksepte lòd gwo kranpon, fè tès fizik sou inite echantiyon yo lè l sèvi avèk aktyèl kab soti nan deplwaman an. Tès debaz yo pa mande pou pa gen okenn ekipman espesyalize pi lwen pase zouti enstalasyon estanda ak enstalasyon tès chaj.

Verifikasyon fòs grip- Monte kranpon an sou yon seksyon kab epi ogmante tansyon gradyèlman lè l sèvi avèk yon aparèy rale kalibre oswa yon treuil ki monte sou machin. Kranpon an ta dwe kenbe priz san glise jiska 150% nan kapasite rated. Si glisman rive pi ba pase kapasite rated, rejte pakèt la epi mennen ankèt sou pwoblèm kontwòl kalite manifakti.

Evalyasyon domaj jakèt- Apre tès priz, retire kranpon an epi egzamine jakèt kab la pou kraze, fann, oswa deformation. Kranpon akseptab yo kite sèlman ti mak konpresyon ki pa antre nan kouch ekstèn jakèt la. Enpresyon gwo twou san fon, fann jakèt, oswa ekspoze vizib fil endike presyon priz twòp ki mande ajisteman pwosedi enstalasyon oswa redesign kranpon.

Simulation tèmik monte bisiklèt- Enstale yon kranpon sou kab, chaje li a 70% nan kapasite nominal, epi sikile kab la nan -20 degre a +60 ranje tanperati degre sou 48 èdtan. Siveye nenpòt glise, obligatwa, oswa degradasyon elastomè. Egzamen akselere sa a sanble apeprè 6-12 mwa predikasyon.

Ekspozisyon korozyon- Pou pyès ki nan konpitè marin-anviwònman, ekspoze echantiyon nan tès espre sèl ASTM B117 pou 240 èdtan (ekivalan a apeprè 2-3 ane ekspoze bò lanmè). Egzamine pou fòmasyon rouye, twou, oswa sezisman Fastener. Kranpon ki akseptab nan klas maren pa montre okenn korozyon pi lwen pase dekolorasyon sifas limyè.

Siveyans Kalite Enstalasyon

Kalite enstalasyon ki konsistan atravè plizyè ekip ak faz pwojè yo mande pou siveyans sistematik olye ke konte sèlman sou enspeksyon final la.

Aplike lis verifikasyon enstalasyon pou chak kalite kranpon:

Lis verifikasyon kranpon sispansyon:

Kab byen santre nan kò kranpon

Insert elastomerik san domaj ak pozisyone kòrèkteman

Baton blende yo enstale ak sipèpoze kòrèk (si sa nesesè)

Support poto koupl selon spesifikasyon

Pa gen okenn domaj vizib jakèt kab nan kwen kranpon

Kò kranpon ki aliyen pèpandikilè ak kouri kab

Lis verifikasyon pou kranpon tansyon:

Wedge konplètman chita nan lojman kranpon

Pwofondè ensèsyon kab satisfè mak spesifikasyon

Angajman Wedge verifye atravè tès rale limyè

Support poto oryante pou anpeche wotasyon anba chay

Pa gen okenn jakèt kab fè nòt oswa kraze vizib

Bon clearance nan sifas poto oswa pyès ki nan konpitè

Download lis verifikasyon kranpon:

Espas ant kranpon nan spesifikasyon 1.0-1.5 mèt

Kab pozisyone kont sifas poto san twou vid ki genyen

Tansyon braslè ase pou anpeche mouvman men pa kraze

Premye kranpon pozisyone 0.5-0.6 mèt anba kranpon span

Tout fixation koupl pou anpeche detachman

Foto chak enstalasyon 10yèm pou dosye kalite. Revize imaj chak semèn pou idantifye ekip oswa moun ki bezwen fòmasyon adisyonèl, epi swiv tandans bon jan kalite atravè faz pwojè yo pou verifye pratik ki konsistan.

Verifikasyon apre Enstalasyon

Apre w fin ranpli yon seksyon wout ADSS, fè verifikasyon sistematik anvan ou fèmen faz pwojè a.

Enspeksyon vizyèl- Mache oswa kondwi wout la, egzamine chak kote kranpon pou kalite pyès ki nan konpitè apwopriye, domaj vizib, oryantasyon kòrèk, ak kab ki apwopriye ant poto. Dokimande nenpòt diferans pou ratrapaj anvan akseptasyon final la.

Sag mezi- Nan span reprezantan, mezire aktyèl kab sag epi konpare ak kalkil konsepsyon. Twòp sag endike tansyon enstalasyon ensifizan oswa kranpon ki pa gen valè; ensifizan sag sijere twòp tansyon ki ka lakòz fatig twò bonè jakèt.

Tès siyal- Fè tès OTDR nan tou de bout wout la pou etabli pèt debaz ak karakteristik refleksyon. Spikes pèt etranj oswa refleksyon nan kote espesifik kranpon ka endike mikrobending soti nan presyon kranpon twòp ki mande ajisteman.

Verifikasyon repons tèmik- Si sa pratik, mezire pozisyon kab nan kèk span reprezantan pandan tanperati fre maten ak kondisyon chofe apremidi. Kab la ta dwe deplase lib san yo pa mare nan kote kranpon, montre chanjman nan longè 80-120mm espere nan ekspansyon tèmik.

Dokiman kondisyon debaz yo byen. Mezi sa yo bay pwen referans pou enspeksyon antretyen nan lavni pou idantifye degradasyon gradyèl anvan echèk katastwofik rive.

Konklizyon

Seleksyon kranpon transfòme soti nan yon desizyon akizisyon nan yon disiplin konsepsyon lè ou konprann ki jan longè span, ang direksyon, kondisyon anviwònman, ak pozisyon enstalasyon kominike pou kreye demann espesifik mekanik ak tèmik. 50-150 mo repons-tansyon kranpon pou tèminal ak kwen byen file, sispansyon kranpon pou pozisyon dwat entèmedyè, downlead kranpon pou seksyon vètikal-kaptire fondasyon debaz la men manke pran desizyon an nuans ki separe enstalasyon adekwa nan rezo optimize.

Diferans ki genyen ant aplikasyon bon jan ak ekselan ADSS kranpon souvan diminye a twa pratik: kalkile chaj endividyèlman pou chak span olye ke aplike dimensionnement inivèsèl, matche materyèl kranpon ak kondisyon anviwònman lokal yo olye ke default nan espesifikasyon estanda, ak envesti nan eleman pwoteksyon tankou baton zam malgre tan enstalasyon ogmante. Pratik sa yo ajoute 12-18% nan depans pyès ki nan konpitè inisyal pandan y ap diminye depans antretyen sik lavi yo pa 60-70% atravè echèk anpeche ak lavi sèvis pwolonje.

Done sou teren yo toujou demontre ke kranpon kab ADSS byen espesifye reyalize sèvis 20-25 ane ak entèvansyon minim, pandan y ap kranpon ki pa espesifye mande pou entèvansyon kòmanse nan 3-5 ane ak ranplasman konplè nan 10-12 ane. Ka ekonomik la pou kòrèk spesifikasyon inisyal pwouve akablan atravè echèl pwojè soti nan ti wout riral yo nan rezo rejyonal ki kouvri plizyè milye poto.

Kle Takeaways

Koresponn ak kalite kranpon pou fonksyone: kranpon tansyon pou tèminal ak ang ki depase 60 degre, kranpon sispansyon pou pozisyon dwat entèmedyè anba 25 degre, kranpon downlead pou routage vètikal ak 1.2+ espas mèt.

Kalkile chay mekanik endividyèlman pou chak span ki baze sou longè, ang, ak faktè anviwònman olye ke aplike gwosè inivèsèl atravè yon wout antye.

Baton zam pwolonje lavi sèvis sispansyon kranpon pa 40-60% sou span ki depase 100 mèt atravè estrès distribiye ak pwoteksyon Vibration.

Anviwònman marin yo mande pou 316 pyès ki nan konpitè asye pur ak UV-estabilize polymères pou reyalize 20 ane sèvis kont 3-5 ane lavi bò lanmè pou materyèl estanda.

Analiz pri total de pwopriyetè yo toujou favorize kranpon ki byen evalye yo pase altènativ pou pri minimòm, ak ekonomi sik lavi 50-70% atravè entèvansyon antretyen elimine ak sik ranplasman reta.
